gRPC の通信を Wireshark で観察する

gRPC の通信の中身が気になったので，Wireshark でパケットキャプチャして観察しました．

Wireshark のインストール

Wireshark · Go Deep

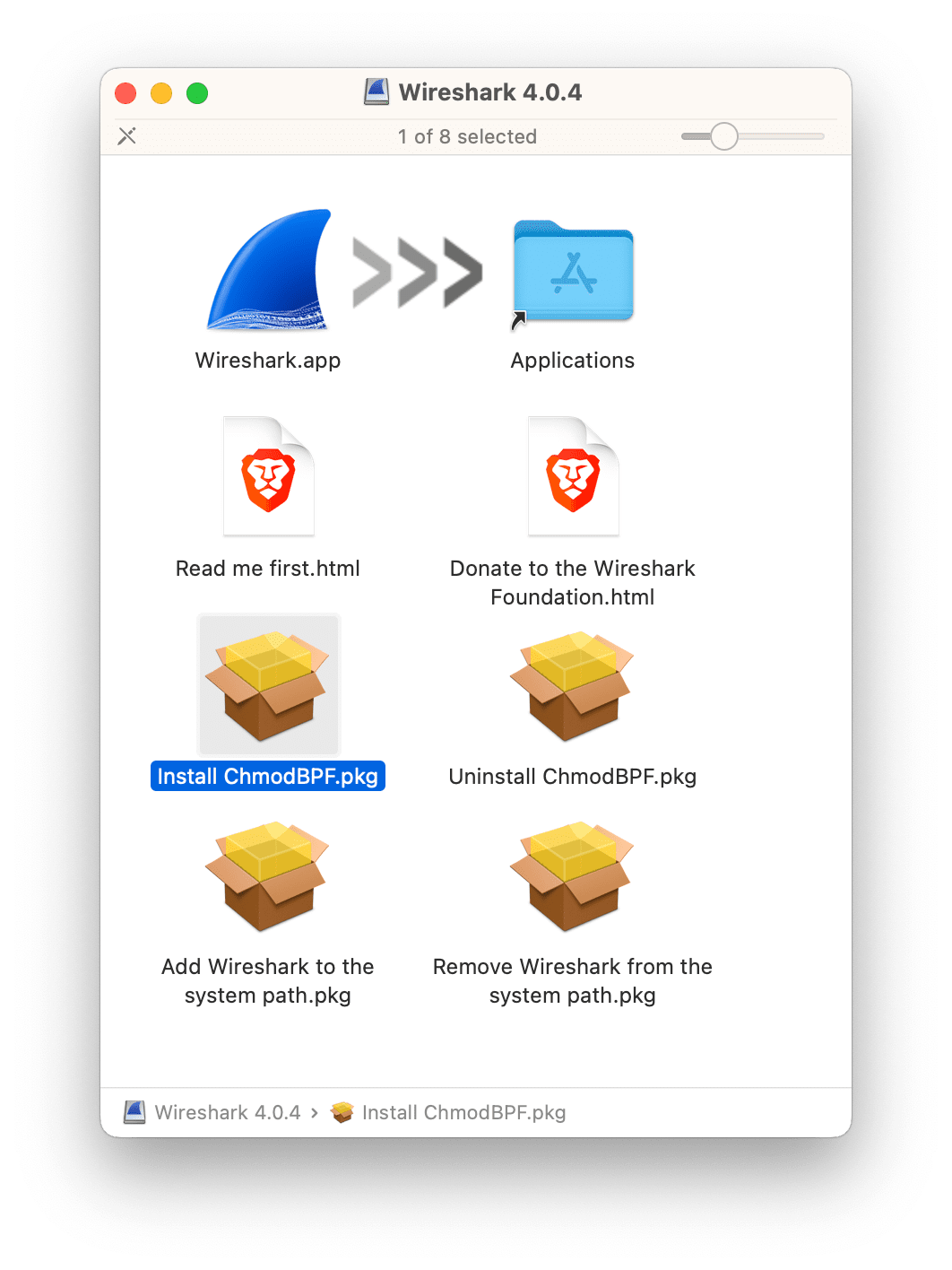

M1 MacOS 用の Wireshark が公開されているのでダウンロードしてインストールします．権限が不足している場合は "Install ChmodBPF.pkg" を実行します．

環境

M1 Macbook Air
macOS Ventura 13.2.1
Python 3.11.2
grpc 1.51.3
Unary RPCs で通信

結果

最も単純な，1 リクエスト送信し，1 レスポンス受信する Unary RPC の通信内容を見てみます．サーバーの動作は，非同期でリクエストを受信して 1 秒待機してからレスポンスを返すだけです．

1 リクエスト送信，1 レスポンス受信

以下のような Python スクリプトを作成し，実行しました．サーバー，クライアント両方で， grpc.aio を使用しています．

async def main(query: str):
    channel = insecure_channel(target)
    search = channel.unary_unary(
        "/Search/search",
        request_serializer=main_pb2.SearchParam.SerializeToString,
        response_deserializer=main_pb2.SearchStatus.FromString,
    )
    await sub("Banana", search)

sub 関数で非同期に通信をします．

サーバーとクライアントは両方とも localhost で，順に 8100, 51590 ポートを使用しています．

まずは TCP コネクションを確立します．gRPC は TCP を使用していることが分かります．

No.	Time	Source	Destination	Protocol	Length	Info
1	0.000000	::1	::1	TCP	88	51590 → 8100 [SYN] Seq=0 Win=65535 Len=0
2	0.000141	::1	::1	TCP	88	8100 → 51590 [SYN, ACK] Seq=0 Ack=1 Win=65535 Len=0
3	0.000168	::1	::1	TCP	76	51590 → 8100 [ACK] Seq=1 Ack=1 Win=407744 Len=0
4	0.000189	::1	::1	TCP	76	[TCP Window Update] 8100 → 51590 [ACK] Seq=1 Ack=1 Win=407744 Len=0

次にクライアントからサーバーにデータを送信します．

No.	Time	Source	Destination	Protocol	Length	Info
5	0.000217	::1	::1	TCP	158	51590 → 8100 [PSH, ACK] Seq=1 Ack=1 Win=407744 Len=82
6	0.000245	::1	::1	TCP	76	8100 → 51590 [ACK] Seq=1 Ack=83 Win=407680 Len=0
7	0.000256	::1	::1	TCP	122	8100 → 51590 [PSH, ACK] Seq=1 Ack=83 Win=407680 Len=46
8	0.000273	::1	::1	TCP	76	51590 → 8100 [ACK] Seq=83 Ack=47 Win=407744 Len=0
9	0.000274	::1	::1	TCP	85	8100 → 51590 [PSH, ACK] Seq=47 Ack=83 Win=407680 Len=9
10	0.000299	::1	::1	TCP	76	51590 → 8100 [ACK] Seq=83 Ack=56 Win=407744 Len=0
11	0.000391	::1	::1	TCP	359	51590 → 8100 [PSH, ACK] Seq=83 Ack=56 Win=407744 Len=283
12	0.000423	::1	::1	TCP	76	8100 → 51590 [ACK] Seq=56 Ack=366 Win=407424 Len=0
13	0.000455	::1	::1	TCP	93	8100 → 51590 [PSH, ACK] Seq=56 Ack=366 Win=407424 Len=17
14	0.000480	::1	::1	TCP	76	51590 → 8100 [ACK] Seq=366 Ack=73 Win=407680 Len=0
15	0.000499	::1	::1	TCP	93	51590 → 8100 [PSH, ACK] Seq=366 Ack=73 Win=407680 Len=17
16	0.000515	::1	::1	TCP	76	8100 → 51590 [ACK] Seq=73 Ack=383 Win=407360 Len=0

サーバーで処理が完了したらクライアントにレスポンスを返します．

No.	Time	Source	Destination	Protocol	Length	Info
17	1.001834	::1	::1	TCP	216	8100 → 51590 [PSH, ACK] Seq=73 Ack=383 Win=407360 Len=140
18	1.001901	::1	::1	TCP	76	51590 → 8100 [ACK] Seq=383 Ack=213 Win=407552 Len=0
19	1.002013	::1	::1	TCP	93	51590 → 8100 [PSH, ACK] Seq=383 Ack=213 Win=407552 Len=17
20	1.002044	::1	::1	TCP	76	8100 → 51590 [ACK] Seq=213 Ack=400 Win=407360 Len=0
21	1.002091	::1	::1	TCP	93	8100 → 51590 [PSH, ACK] Seq=213 Ack=400 Win=407360 Len=17
22	1.002125	::1	::1	TCP	76	51590 → 8100 [ACK] Seq=400 Ack=230 Win=407552 Len=0

クライアントで処理が完了したとサーバーに伝えます．

No.	Time	Source	Destination	Protocol	Length	Info
23	1.002487	::1	::1	TCP	76	51590 → 8100 [FIN, ACK] Seq=400 Ack=230 Win=407552 Len=0
24	1.002527	::1	::1	TCP	76	8100 → 51590 [ACK] Seq=230 Ack=401 Win=407360 Len=0

非同期で 4 リクエスト送信

クライアントから同一の channel を使用して非同期で 4 リクエストを送信し，上記の内容と比較してみます．

async def main(query: str):
    channel = insecure_channel(target)
    search = channel.unary_unary(
        "/Search/search",
        request_serializer=main_pb2.SearchParam.SerializeToString,
        response_deserializer=main_pb2.SearchStatus.FromString,
    )
    await asyncio.gather(*[sub(f"Banana(index={u})", search) for u in range(4)])

TCP コネクションを確立するリクエストは全く同じです．

No.	Time	Source	Destination	Protocol	Length	Info
1	0.000000	::1	::1	TCP	88	51498 → 8100 [SYN] Seq=0 Win=65535 Len=0M
2	0.000180	::1	::1	TCP	88	8100 → 51498 [SYN, ACK] Seq=0 Ack=1 Win=65535 Len=0
3	0.000216	::1	::1	TCP	76	51498 → 8100 [ACK] Seq=1 Ack=1 Win=407744 Len=0
4	0.000235	::1	::1	TCP	76	[TCP Window Update] 8100 → 51498 [ACK] Seq=1 Ack=1 Win=407744 Len=0

4 リクエストを送信したら，リクエスト数が増えるのではないかと予想しましたが，No.11 のリクエストのサイズが増えただけでした．4 リクエストは全てまとめて送信されたようです．

No.	Time	Source	Destination	Protocol	Length	Info
5	0.000278	::1	::1	TCP	158	51498 → 8100 [PSH, ACK] Seq=1 Ack=1 Win=407744 Len=82
6	0.000313	::1	::1	TCP	76	8100 → 51498 [ACK] Seq=1 Ack=83 Win=407680 Len=0
7	0.000320	::1	::1	TCP	122	8100 → 51498 [PSH, ACK] Seq=1 Ack=83 Win=407680 Len=46
8	0.000330	::1	::1	TCP	85	8100 → 51498 [PSH, ACK] Seq=47 Ack=83 Win=407680 Len=9
9	0.000341	::1	::1	TCP	76	51498 → 8100 [ACK] Seq=83 Ack=47 Win=407744 Len=0
10	0.000355	::1	::1	TCP	76	51498 → 8100 [ACK] Seq=83 Ack=56 Win=407744 Len=0
11	0.000470	::1	::1	TCP	542	51498 → 8100 [PSH, ACK] Seq=83 Ack=56 Win=407744 Len=466
12	0.000495	::1	::1	TCP	76	8100 → 51498 [ACK] Seq=56 Ack=549 Win=407232 Len=0
13	0.000551	::1	::1	TCP	93	8100 → 51498 [PSH, ACK] Seq=56 Ack=549 Win=407232 Len=17
14	0.000585	::1	::1	TCP	76	51498 → 8100 [ACK] Seq=549 Ack=73 Win=407680 Len=0
15	0.000615	::1	::1	TCP	93	51498 → 8100 [PSH, ACK] Seq=549 Ack=73 Win=407680 Len=17
16	0.000641	::1	::1	TCP	76	8100 → 51498 [ACK] Seq=73 Ack=566 Win=407232 Len=0

サーバーで処理が完了したリクエストは No. 17, 18 の 2個に分割されて返されました．

No.	Time	Source	Destination	Protocol	Length	Info
17	1.002172	::1	::1	TCP	216	8100 → 51498 [PSH, ACK] Seq=73 Ack=566 Win=407232 Len=140
18	1.002221	::1	::1	TCP	114	8100 → 51498 [PSH, ACK] Seq=213 Ack=566 Win=407232 Len=38
19	1.002241	::1	::1	TCP	76	51498 → 8100 [ACK] Seq=566 Ack=213 Win=407552 Len=0
20	1.002245	::1	::1	TCP	114	8100 → 51498 [PSH, ACK] Seq=251 Ack=566 Win=407232 Len=38
21	1.002268	::1	::1	TCP	114	8100 → 51498 [PSH, ACK] Seq=289 Ack=566 Win=407232 Len=38
22	1.002273	::1	::1	TCP	76	51498 → 8100 [ACK] Seq=566 Ack=251 Win=407488 Len=0
23	1.002302	::1	::1	TCP	76	51498 → 8100 [ACK] Seq=566 Ack=289 Win=407488 Len=0
24	1.002312	::1	::1	TCP	76	51498 → 8100 [ACK] Seq=566 Ack=327 Win=407424 Len=0
25	1.002415	::1	::1	TCP	93	51498 → 8100 [PSH, ACK] Seq=566 Ack=327 Win=407424 Len=17
26	1.002449	::1	::1	TCP	76	8100 → 51498 [ACK] Seq=327 Ack=583 Win=407168 Len=0
27	1.002493	::1	::1	TCP	93	8100 → 51498 [PSH, ACK] Seq=327 Ack=583 Win=407168 Len=17
28	1.002531	::1	::1	TCP	76	51498 → 8100 [ACK] Seq=583 Ack=344 Win=407424 Len=0

最後は全く同じです．

No.	Time	Source	Destination	Protocol	Length	Info
29	1.003262	::1	::1	TCP	76	51498 → 8100 [FIN, ACK] Seq=583 Ack=344 Win=407424 Len=0
30	1.003302	::1	::1	TCP	76	8100 → 51498 [ACK] Seq=344 Ack=584 Win=407168 Len=0

2 個の channel で非同期でそれぞれ 1 リクエスト送信

クライアントのソースコードの一部は以下の通りです．あえて channel を2個作成しています．

async def main(query: str):
    channel1 = insecure_channel(target)
    search1 = channel1.unary_unary(
        "/Search/search",
        request_serializer=main_pb2.SearchParam.SerializeToString,
        response_deserializer=main_pb2.SearchStatus.FromString,
    )
    channel2 = insecure_channel(target)
    search2 = channel2.unary_unary(
        "/Search/search",
        request_serializer=main_pb2.SearchParam.SerializeToString,
        response_deserializer=main_pb2.SearchStatus.FromString,
    )
    await asyncio.gather(
        *[
            sub("channel1", search1),
            sub("channel2", search2),
        ]
    )

クライアントは複数のポートを使用するだろうと予想しましたが，全て同じポートを使用しました．

No.	Time	Source	Destination	Protocol	Length	Info
5	0.000238	::1	::1	TCP	158	51908 → 8100 [PSH, ACK] Seq=1 Ack=1 Win=407744 Len=82
6	0.000273	::1	::1	TCP	76	8100 → 51908 [ACK] Seq=1 Ack=83 Win=407680 Len=0
7	0.000280	::1	::1	TCP	122	8100 → 51908 [PSH, ACK] Seq=1 Ack=83 Win=407680 Len=46
8	0.000294	::1	::1	TCP	85	8100 → 51908 [PSH, ACK] Seq=47 Ack=83 Win=407680 Len=9
9	0.000302	::1	::1	TCP	76	51908 → 8100 [ACK] Seq=83 Ack=47 Win=407744 Len=0
10	0.000316	::1	::1	TCP	76	51908 → 8100 [ACK] Seq=83 Ack=56 Win=407744 Len=0
11	0.000435	::1	::1	TCP	352	51908 → 8100 [PSH, ACK] Seq=83 Ack=56 Win=407744 Len=276
12	0.000460	::1	::1	TCP	76	8100 → 51908 [ACK] Seq=56 Ack=359 Win=407424 Len=0
13	0.000483	::1	::1	TCP	143	51908 → 8100 [PSH, ACK] Seq=359 Ack=56 Win=407744 Len=67
14	0.000500	::1	::1	TCP	93	8100 → 51908 [PSH, ACK] Seq=56 Ack=359 Win=407424 Len=17
15	0.000506	::1	::1	TCP	76	8100 → 51908 [ACK] Seq=73 Ack=426 Win=407360 Len=0
16	0.000515	::1	::1	TCP	76	51908 → 8100 [ACK] Seq=426 Ack=73 Win=407680 Len=0
17	0.000537	::1	::1	TCP	93	51908 → 8100 [PSH, ACK] Seq=426 Ack=73 Win=407680 Len=17
18	0.000571	::1	::1	TCP	76	8100 → 51908 [ACK] Seq=73 Ack=443 Win=407296 Len=0

サーバーからのレスポンスも同じポートへ送信されました．

No.	Time	Source	Destination	Protocol	Length	Info
19	1.001927	::1	::1	TCP	214	8100 → 51908 [PSH, ACK] Seq=73 Ack=443 Win=407296 Len=138
20	1.001972	::1	::1	TCP	112	8100 → 51908 [PSH, ACK] Seq=211 Ack=443 Win=407296 Len=36
21	1.001993	::1	::1	TCP	76	51908 → 8100 [ACK] Seq=443 Ack=211 Win=407552 Len=0
22	1.002016	::1	::1	TCP	76	51908 → 8100 [ACK] Seq=443 Ack=247 Win=407552 Len=0
23	1.002122	::1	::1	TCP	93	51908 → 8100 [PSH, ACK] Seq=443 Ack=247 Win=407552 Len=17
24	1.002154	::1	::1	TCP	76	8100 → 51908 [ACK] Seq=247 Ack=460 Win=407296 Len=0
25	1.002197	::1	::1	TCP	93	8100 → 51908 [PSH, ACK] Seq=247 Ack=460 Win=407296 Len=17
26	1.002228	::1	::1	TCP	76	51908 → 8100 [ACK] Seq=460 Ack=264 Win=407488 Len=0
27	1.002830	::1	::1	TCP	76	51908 → 8100 [FIN, ACK] Seq=460 Ack=264 Win=407488 Len=0
28	1.002870	::1	::1	TCP	76	8100 → 51908 [ACK] Seq=264 Ack=461 Win=407296 Len=0

最後は全く同じなので省略します．

解釈

gRPC の通信を観察した結果，以下の事項が分かりました．

gRPC は TCP を使用する．
非同期で関数を複数回実行しても 1 個のコネクションを利用して，なるべく同一のパケットにまとめて送信される．
複数の channel を作成しても，可能ならば同じコネクションが使われる．

ドキュメントとの比較

Always re-use stubs and channels when possible. *1

スタブとチャンネルは可能な限り再利用してください． (拙訳: みー)

上記のように説明されていますが，Python の grpc.aio ライブラリを使用する場合は，別の channel を作成しても可能ならば再利用されるように設計されている*2ようで，気が向くままに channel を作成すればよいみたいです．

*1:Performance Best Practices | gRPC より引用

*2:Underlying our Python wrapper, the Channel object uses C-Core's Channel which will reuse existing connections. E.g. if you create 100 channel object to the same destination with same options, there will be only 1 outstanding TCP connection. Question: Python GRPC client, is there a way to create multiple connections with in the same channel? · Issue #20985 · grpc/grpc · GitHub より引用
