シャチハタのキャップレス9 リール式を修理した

仕事で使っているシャチハタのキャップレス9のリールが切れてしまったので,修理しました.

この商品はシャチハタ印鑑にリールがくっついていて,印鑑が行方不明にならないようにすることができ便利です.

f:id:atsuhiro-me:20161214003744j:plain:w360

f:id:atsuhiro-me:20161214003720j:plain:w360

印鑑部分とリール巻取り部分はこのような構造で接続されているので,時計回りに捻れば外れます.

f:id:atsuhiro-me:20161214003711j:plain:w360

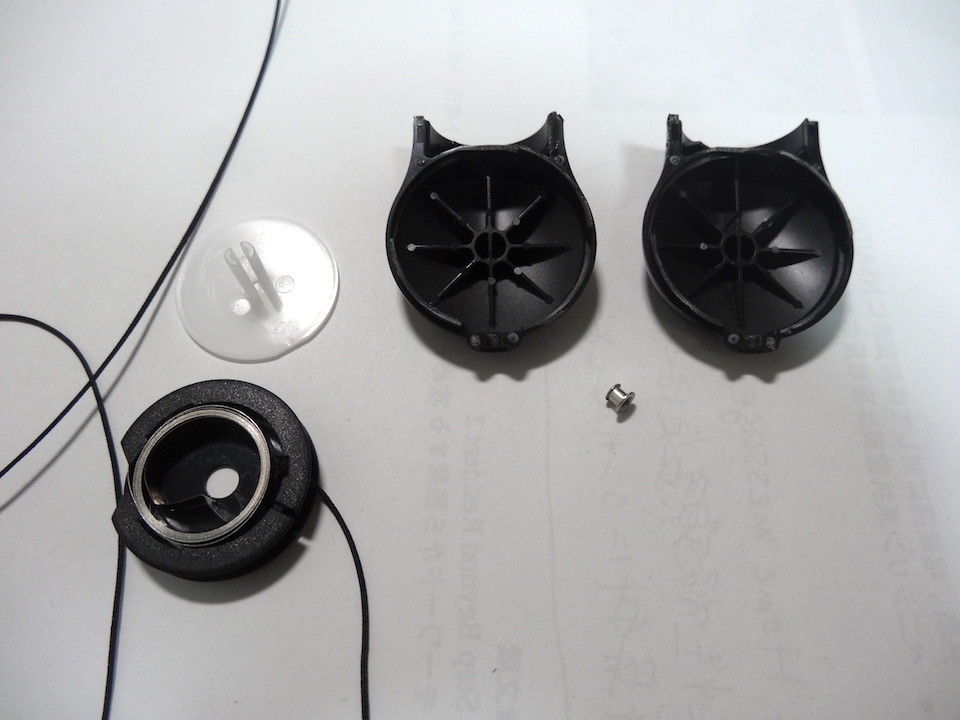

リールの巻取り部分を分解しました.なお,この分解作業にはかなりの力が必要でした.リールはぜんまいじかけになっており,白色の円盤の突起部分が黒いケースの中央の溝にはまることで固定されます.

f:id:atsuhiro-me:20161214002247j:plain:w360 f:id:atsuhiro-me:20161214002303j:plain:w360

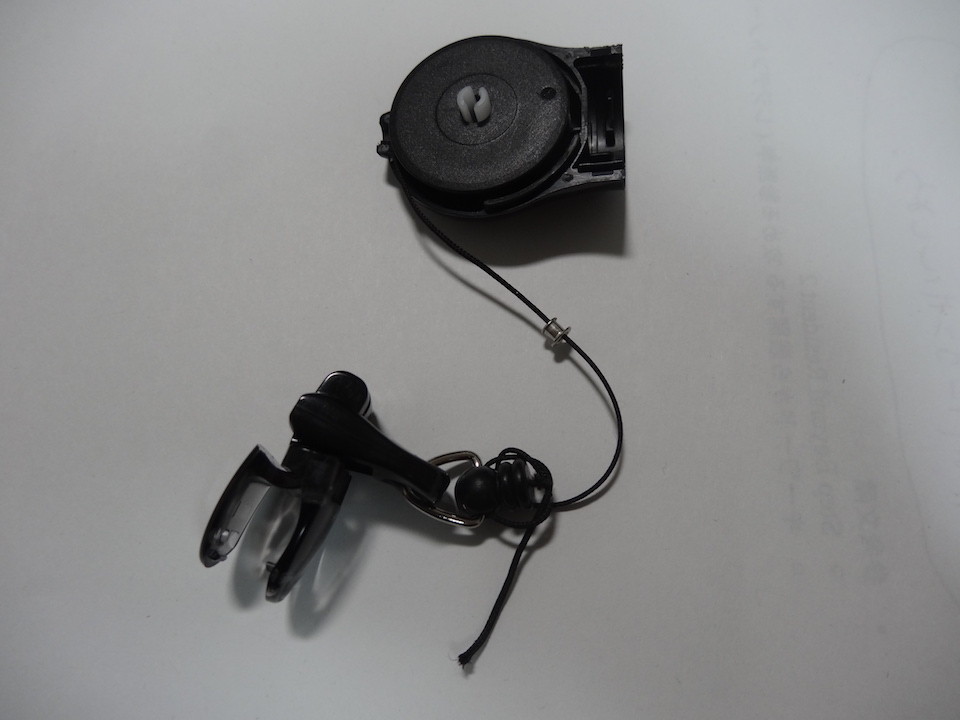

ヒモに金属の輪っかを通してから結び直し,ぜんまいの方向を逆算してヒモを巻きました.

f:id:atsuhiro-me:20161214002856j:plain:w360

リールの巻取り部分は2つの部品が糊付けされているために,一度分解すると元には戻せませんでした,仕方なくセロハンテープで補強することにしました.

f:id:atsuhiro-me:20161214003501j:plain:w360

セロハンテープはカッコ悪いですが,また1000円も払うのはもったいないので,修理して使うことにしました.
