Illustratorで描いた図形をProcessingで使う

Illustrator Processing

Illustratorではベクター画像を描くことができますが,これをProcessingでそのまま表示できたら便利だな,と思って調べたことをまとめました.

Drawscriptを使う

Illustrator用のプラグインで,Drawscriptというものが無料で公開されています(ダウンロード).これをダウンロードしてIllustratorにインストールします.

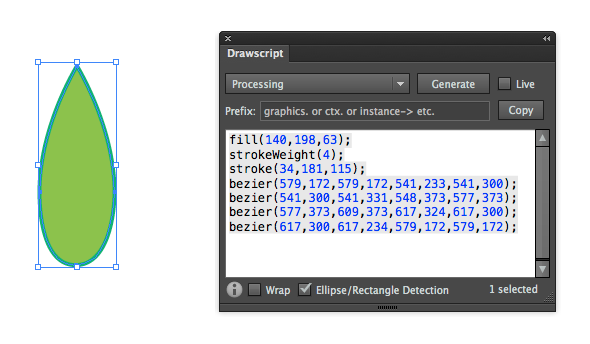

まず,Illustratorで下の左のような葉っぱを1枚書いてみました.

f:id:atsuhiro-me:20151104004008p:plain

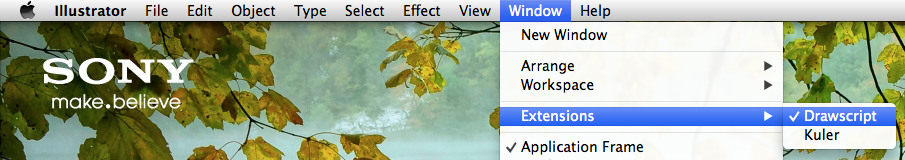

これを下のようにWindow > Extensions > Drawscript から Drawscriptを表示すると,上の右のような画面が出てきます.Processingを選択してからGenerateボタンを押すと下のテキストエリアにProcessingのソースコードが表示されます.あとはこれをProcessingエディタにコピペすれば完了です.

f:id:atsuhiro-me:20151104004010p:plain

しかし,デフォルトの状態では,以下のようにfill()がうまく実行されませんでした.

<実行結果>

f:id:atsuhiro-me:20151104004013p:plain

<ソースコード>

void setup() {
  size(240, 360);
}

void draw() {
  fill(140, 198, 63);
  strokeWeight(4);
  stroke(34, 181, 115);
  bezier(61, 10, 61, 10, 24, 70, 24, 137);
  bezier(24, 137, 24, 168, 31, 211, 60, 211);
  bezier(60, 211, 92, 211, 99, 161, 99, 137);
  bezier(99, 137, 99, 71, 61, 10, 61, 10);
}

仕方がないので少し工夫します.fill()がうまく実行されないので,beginShape()とendShape()で挟んで,vertex() と bezierVertex()を使うことにします.上最初のbezier()の1,2引数をvertex()に移して,それ以降のbezier()の1,2引数を削除します.こうすることで正しく表示することができました.

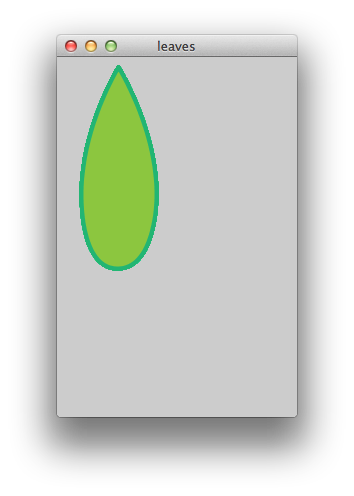

 <実行結果>

f:id:atsuhiro-me:20151104004015p:plain

<ソースコード>

void setup() {
  size(240, 360);
}

void draw() {
  fill(140, 198, 63);
  strokeWeight(4);
  stroke(34, 181, 115);
  beginShape();
  vertex(61, 10);
  bezierVertex(61, 10, 24, 70, 24, 137);
  bezierVertex(24, 168, 31, 211, 60, 211);
  bezierVertex(92, 211, 99, 161, 99, 137);
  bezierVertex(99, 71, 61, 10, 61, 10);
  endShape();
}

これでProcessingで複雑な図形を思った通りに表現することができそうです.

shape()を使う

Processingにはshape()という関数があり,svgファイルを読み込んで描画してくれるようです.なので,Illustratorにてsvgでエクスポートして,Processingでshape()してあげるのもいいかもです.おそらくこっちのほうが簡単かも.
